Kaip pasirinkti ir pritaikyti elektromagnetinį impulsinį vožtuvą maišiniam filtrui?

Pramoninių dulkių kontrolės srityje maišinio filtro pelenų šalinimo sistema tiesiogiai lemia įrangos veikimo efektyvumą ir stabilumą. Elektromagnetinių impulsų vožtuvų parinkimas ir konfigūracija yra labai svarbi pelenų šalinimo sistemos pagrindinė pavara. Netinkamas pasirinkimas gali ne tik padidinti dulkių surinktuvo pasipriešinimą ir sumažinti apdorojamo oro kiekį, bet netgi sukelti įrangos gedimus. Todėl moksliškai ir pagrįstai elektromagnetinių impulsų vožtuvų parinkimas ir konfigūravimas yra esminis dalykas siekiant užtikrinti efektyvų dulkių šalinimo sistemos veikimą.

I. Išsiaiškinkite pagrindinius impulsų vožtuvų pasirinkimo principus

Maišinio filtro projektuotojas yra sprendimus dėl elektromagnetinių impulsų vožtuvų parinkimo priimanti institucija.

Pelenų pašalinimas yra svarbi priemonė normaliam impulsinio maišelio filtro veikimui užtikrinti.Impulsinis vožtuvas suteikia oro šaltinį, o pūtimo vamzdžio tiekimas ir paskirstymas bei filtro maišelio reakcijos charakteristikos kartu lemia galutinį efektą. Pulsinio vožtuvo pūtimo našumas ir oro tūris turi sutaptiant filtro maišelio paviršiaus susiformavęs dulkių sluoksnis.Nepakankamai pašalinus pelenus, gali padidėti įrangos atsparumas, sumažėti apdirbamo oro kiekis ir pablogėti sistemos veikimo sąlygos; per didelis pelenų pašalinimas gali sugadinti filtro maišelį ir padidinti smulkių kietųjų dalelių išmetimą. Todėl tikslus impulsinio vožtuvo pasirinkimas yra techninis raktas siekiant subalansuoti įrangos atsparumą ir filtravimo efektyvumą.

Impulsinio vožtuvo pūtimo pajėgumą riboja įvairūs dulkių šalinimo sistemos veiksniai.

Nuo įvesties galo dujų paskirstymo dėžutės tūris ir slėgis, vidinis dujų tiekimo vamzdžio skersmuo ir šaltinio dujų tiekimo pajėgumas tiesiogiai veikia pūtimo našumą. Nuo apkrovos pusės filtro maišelio medžiaga, skersmuo, ilgis ir kiekis, taip pat dulkių temperatūra, drėgmė ir klampumas kelia skirtingus reikalavimus pūtimui. Todėl nėra moksliška spręsti apie impulsinio vožtuvo dulkių pašalinimo galimybes tik pagal jo pūtimo pajėgumą.

II. Įvaldykite pagrindinių impulsų vožtuvų tipus ir taikomas darbo sąlygas

Šiuo metu elektromagnetiniai impulsiniai vožtuvai pirmiausia skirstomi į tris tipus: stačiakampiai, panardinami ir tiesūs. Kiekvienas tipas pasižymi skirtingomis struktūrinėmis ir eksploatacinėmis savybėmis, todėl tinka įvairioms darbo sąlygoms.

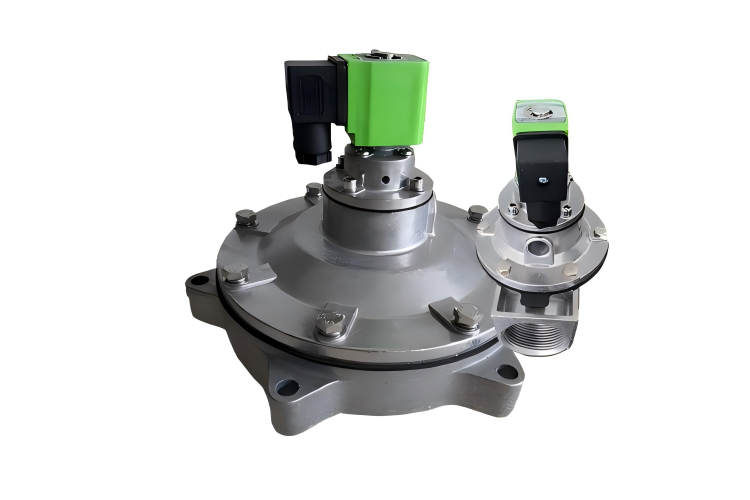

Stačiakampis impulsinis vožtuvas yra įprastas tipas, turintis oro įleidimo ir išleidimo vamzdžius 90 laipsnių stačiu kampu. Šio tipo vožtuvai paprastai veikia esant 0,4–0,6 MPa darbiniam slėgiui, kai aplinkos temperatūra yra nuo -10 ℃ iki 55 ℃, o santykinis oro drėgnumas neviršija 85%. Dėl kompaktiškos struktūros jis dažniausiai naudojamas internetinėse pelenų šalinimo sistemose įprastomis eksploatavimo sąlygomis.

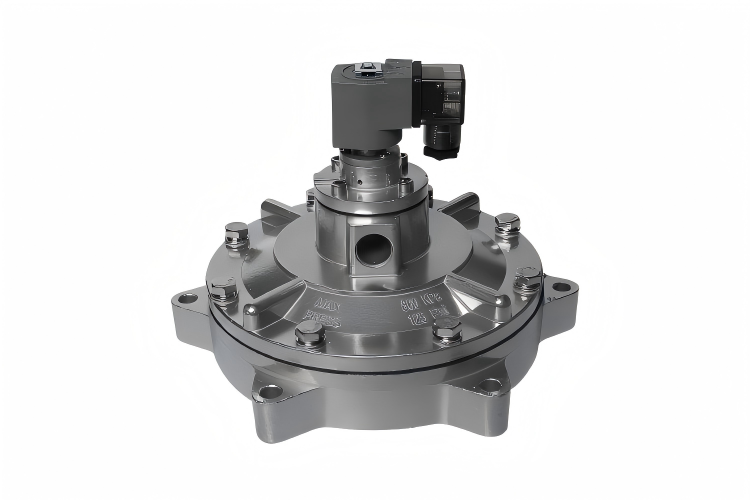

Panardintas impulsinis vožtuvaspavadinimas kilęs nuo jo įmontavimo dujų maišelio viduje. Ši konstrukcija sumažina srauto trajektorijos pasipriešinimą ir sumažina pūtimo dujų šaltinio slėgį, todėl tinka naudoti žemo slėgio įrenginiuose. Pučiamųjų dujų šaltinio slėgis gali būti net 0,2–0,3 MPa, o tai gali sumažinti energijos sąnaudas ir pailginti diafragmos tarnavimo laiką.

Tiesioginio impulsinio vožtuvo oro įleidimo ir išleidimo angos vidurinės linijos yra sulygiuotos. Jo pranašumas yra patogus montavimas, jis dažniausiai naudojamas oro dėžės impulsiniuose dulkių surinktuvuose; tačiau trūkumas yra tas, kad oro srautas patiria didesnį pasipriešinimą, kai praeina pro vožtuvo korpusą.

III. Tikslus derinimas pagal darbo sąlygų parametrus

Renkantis modelį, nereikėtų pasikliauti vien patirtimi ar vienu parametru, o atlikti išsamią analizę, pagrįstą konkrečiomis eksploatavimo sąlygomis ir parametrais.

Darbinė temperatūra yra svarbus modelio pasirinkimo pagrindas.

Pavyzdžiui, stačiakampis impulsinis vožtuvas paprastai tinka naudoti aplinkoje nuo -10 ℃ iki 55 ℃. Specialioms aukštos arba žemos temperatūros aplinkoms būtina pasirinkti diafragmos komponentus su atitinkamu atsparumo temperatūrai lygiu arba specialiai pritaikytus gaminius.

Vožtuvo tipo pasirinkimas priklauso nuo pelenų šalinimo slėgio reikalavimo.

Jei sistemos teikiamas suspausto oro slėgis yra palyginti mažas (0,2-0,4 MPa), pirmenybė turėtų būti teikiama panardinamajam impulsiniam vožtuvui; jei slėgis yra pakankamas (0,4-0,6 MPa), gali būti naudojamas stačiakampis arba tiesioginis.

Negalima ignoruoti ir dulkių savybių.

Didelio klampumo ir didelės koncentracijos dulkėms reikalinga stipresnė dulkių šalinimo galimybė, todėl reikalingas impulsinis vožtuvas, turintis pakankamą pūtimo tūrį ir stabilų atidarymą.

IV. Išvada

Krepšinio filtro pelenų šalinimo sistema yra sudėtinga visuma, o impulsinių vožtuvų parinkimas ir konfigūracija yra ne tik techninis dalykas, bet ir reikalauja daug praktinės patirties. Nuo oro paskirstymo dėžutės konstrukcijos iki įpurškimo vamzdžių išdėstymo ir impulsinių vožtuvų pasirinkimo kiekviena jungtis turi įtakos galutiniam pelenų pašalinimo efektui. Tobulėjant pramonės technologijoms, manoma, kad ateityje atsiras daugiau mokslinių ir patogesnių metodų, kuriais vadovaujantis parenkant ir konfigūruojant impulsinius vožtuvus, skatinant pramoninių dulkių šalinimo technologijų plėtrą efektyvesne ir energiją taupančia kryptimi.
