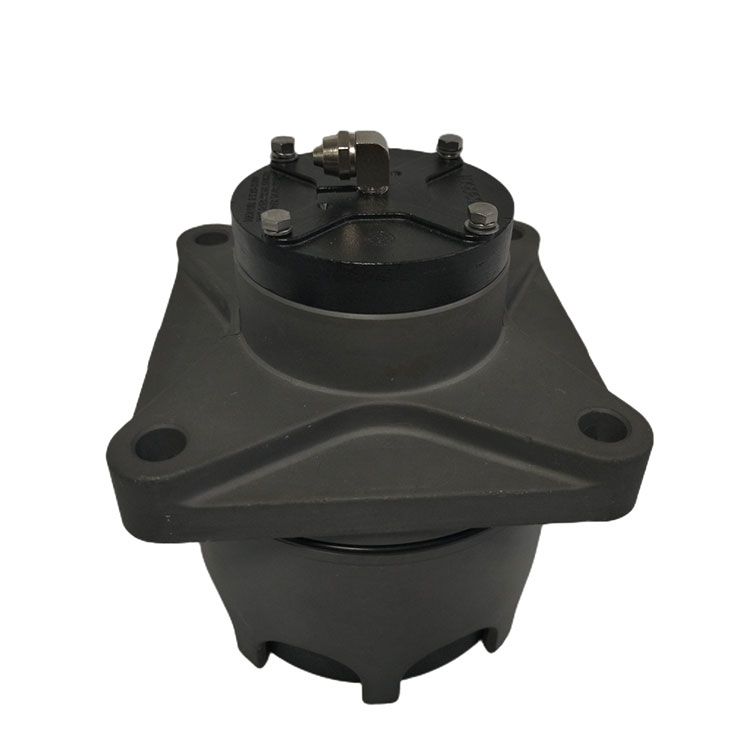

Stūmoklio impulsų vožtuvas

„Qingdao Star Machine“ suteikia V1614718 stūmoklio impulsų vožtuvą, jis yra pagrįstas diafragmos elektromagnetinio impulsų vožtuvo ir stūmoklio mechanizmo projektavimu, pritaikytu įterptinoje struktūroje, su stipresniu pūtimu ir ilgesniu aptarnavimo tarnavimo tarnyba. Pagrindinės jo savybės yra:

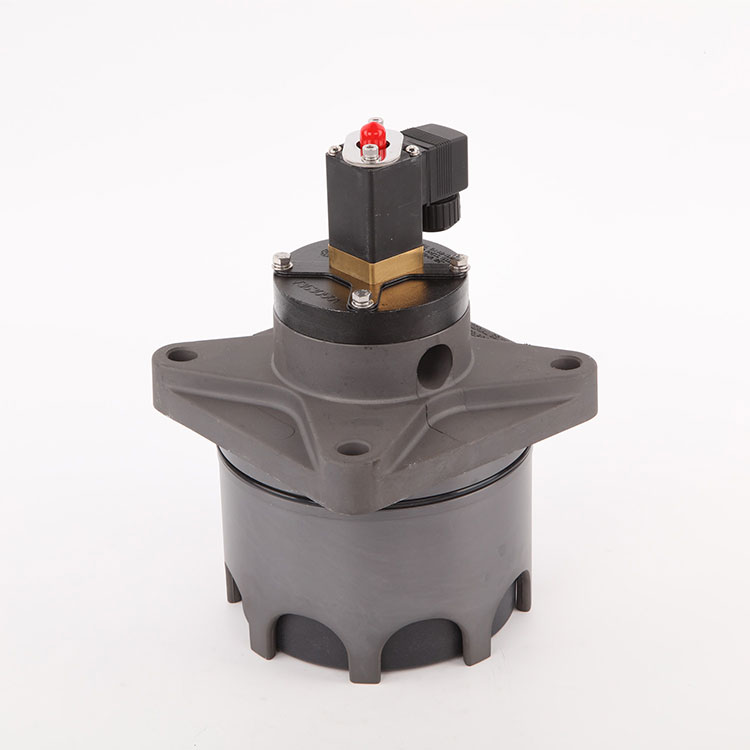

Struktūrinės savybės

Sudaryta iš elektromagnetinės piloto galvutės, stūmoklio ir vožtuvo korpuso, stūmoklio galinės kameros plotas yra didesnis už priekinę kamerą, o pneumatinė jėga užtikrina jautrią uždarymo būseną.

Guminės diafragmos ir slėgio spyruoklės atšaukimas, didelio stiprumo stūmoklio struktūros naudojimas žymiai pagerina patvarumą.

Stūmoklio impulsų vožtuvo veikimo principas yra padalintas į du etapus:

Pūstosios būsenos: po to, kai signalą įvedė elektros valdiklis, elektromagnetinio piloto galvutė atidaro iškrovimo angą, o slėginės dujos stūmoklio priekinėje kameroje pakelia stūmoklį ir atidaro pučiamąjį kanalą.

Uždara būsena: Signalui išnykus, iškrovimo skylė uždaroma, dujų slėgis galinėje stūmoklio kameroje stumia stūmoklį iš naujo, o kanalas uždarytas.

Techninis standartas

Darbinis slėgis: 0,2 ~ 0,6MPa

Įtampos specifikacija: DC24V arba AC220V/50Hz

Apsaugos laipsnis: IP65

Darbinė terpė: švarus oras

Taikoma temperatūra: kambario temperatūros tipas -25 ~ 85 ℃, aukšta temperatūra -25 ~ 230 ℃.

Gyvenimo trukmė: 1 milijonas kartų

Stūmoklinio vožtuvo montavimo specifikacija

Sandarinimo reikalavimai: Srieginė jungtis turėtų būti užpildyta PTFE žaliavos juosta arba sriegio sandariklis, o oro paskirstymo dėžutės kombinuotas paviršius turėtų būti lygus ir švarus.

Oro šaltinio apdorojimas: Oro paskirstymo dėžutės oro įleidimo vamzdis turėtų būti montuojamas su filtru ir reguliatoriumi, o apačioje yra išleidimo vožtuvas, kad būtų užtikrintas, jog suspaustas oras yra sausas ir be priemaišų.

Apdorojimo tikslumas: Oro paketo montavimo galas Faktas pagal 2 paveikslo apdorojimą, siekiant užtikrinti, kad dydžio tolerancija ir paviršiaus šiurkštumas.

Valymo reikalavimai: Prieš montuojant, oro pagalvės ir vamzdžio vamzdis turėtų būti kruopščiai išvalyti, kad būtų išvengta likusių šiukšlių.

Ryšys

Montuojant su apvalia kolektoriumi, matmenys turėtų būti pagal 3 pav.

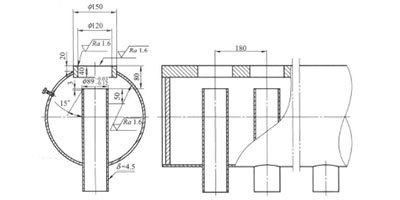

Kolektoriaus jungties apdirbimo diagrama (2 pav.) Nurodo pagrindinius matmenis: 180 mm Bendras plotis, 15 ° Chamfer, δ = 4,5 mm sienos storis.

Išoriniai matmenys

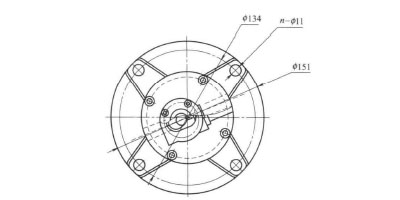

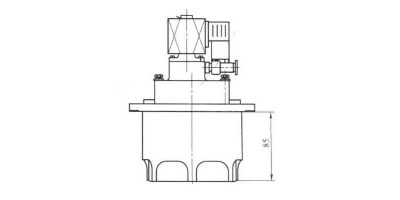

3 colių stūmoklio impulsų vožtuvo išoriniai matmenys yra parodyti 3 paveiksle, o pagrindiniai parametrai, tokie kaip bendras 134 mm ilgis, ir pažymėtos φ151 mm tvirtinimo skylės.

Su kompaktišku dizainu ir lanksčiu vamzdžio išdėstymu vožtuvas yra tinkamas, kad pramoninės dulkių pašalinimo sistemoje būtų didelis efektyvumas pelenų valymas. Optimizuodamas stūmoklio struktūrą ir elektromagnetinę valdymą, jis pasiekia greitą atsaką ir stabilų veikimą ir atitinka griežtus eksporto produktų patikimumo ir tikslumo reikalavimus.

1 paveikslas 2 paveikslas3 paveikslas
