Kada pakeisti Alstom Optipow 135 impulsinį vožtuvą ir žingsnis po žingsnio keitimo vadovas

Alstom Optipow 135 impulsinis vožtuvas yra didelio našumo valymo vožtuvas, plačiai naudojamas pramoninėse dulkių surinkimo sistemose. Jis aptarnauja sunkiąją pramonę, įskaitant elektrines, cemento gamyklas, plieno gamyklas ir kasybos operacijas. Siekdamas galingų suspausto oro impulsų, vožtuvas pašalina dulkių nuosėdas iš filtrų maišų ir palaiko stabilų maišų dulkių surinktuvų efektyvumą.

Po ilgalaikio nepertraukiamo veikimo atšiauri darbo aplinka ir prasta suspausto oro kokybė palaipsniui susidėvės impulsų vožtuvus ir sukels gedimus. Laiku pakeistas Optipow 135 impulsinis vožtuvas atkuria valymo efektyvumą ir garantuoja patikimą dulkių surinkėjo veikimą. Šiame straipsnyje pateikiamos pagrindinės žinios: Optipow 135 veikimo principas, dažniausios pakeitimo priežastys, tipiniai įspėjimai apie gedimus ir standartinės pakeitimo procedūros.

1. Kas yra Alstom Optipow 135 impulsinis vožtuvas?

Optipow 135 yra diafragminis impulsinis purkštukas, specialiai sukurtas pramoninei dulkių šalinimo įrangai. Jis generuoja didelio greičio oro impulsus, kad išvalytų filtrų maišelius ir filtrų kasetes dulkių surinktuvuose.

Valymo darbo ciklas:

1. Solenoidinis valdymo vožtuvas gauna elektrinius signalus iš dulkių surinkėjo valdiklio

2. Atidaromas valdymo vožtuvas ir išleidžiamas slėgis viršutinėje diafragmos pusėje

3. Dėl slėgio skirtumo diafragma greitai atsidaro

4. Iš vožtuvo išleidimo angos išleidžiamas galingas suspausto oro impulsas

5. Smūgio impulsas nupučia susikaupusias dulkes nuo filtrų maišelių

Dėl greito atsako ir didelio oro srauto pajėgumo Optipow 135 tinka sudėtingoms dulkių filtravimo programoms.

2. Pagrindinės priežastys, kodėl verta pakeisti Optipow 135 impulsinį vožtuvą

Impulsinis vožtuvas suveikia milijonus kartų per visą tarnavimo laiką. Vidiniai komponentai laikui bėgant sensta ir silpnina valymo efektyvumą. Žemiau pateikiamos dažniausios pakeitimo priežastys:

2.1 Susidėvėjusi arba pažeista diafragma

Diafragma yra pagrindinis judantis komponentas vožtuvo viduje. Pasikartojantys slėgio svyravimai lengvai sukelia įtrūkimus, deformacijas, elastingumo praradimą ir oro nutekėjimą. Sugedusi diafragma negali sukurti veiksmingų valymo impulsų.

2.2 Nuolatinis oro nuotėkis

Sugedęs impulsinis vožtuvas sukelia nuolatinius suslėgto oro nuostolius. Pasekmės yra didesnės oro sąnaudos, padidėjusios eksploatacinės išlaidos, susilpnėjęs valymo efektas ir slėgio kritimas oro kolektoriuje. Vožtuvo pakeitimas labai sumažina suslėgto oro eikvojimą.

2.3 Prastas dulkių valymo efektyvumas

Jei impulsinis vožtuvas neatsidaro iki galo, valymo impulsas bus silpnas. Dėl to didėja slėgio skirtumas tarp filtrų, sumažėja oro srautas, padidėja ventiliatoriaus energijos suvartojimas ir sutrumpėja filtrų maišelių tarnavimo laikas. Naujas pakaitinis Optipow 135 vožtuvas atkuria standartinį impulso stiprumą.

2.4 Solenoido ritės arba piloto mazgo gedimas

Elektriniai komponentai gali sugesti dėl sudegusių ritinių, drėgmės pažeidimų, grandinės gedimų ir senstančių dalių. Daugeliu atvejų pakeisti visą impulsinio vožtuvo mazgą yra efektyviau nei taisyti atskiras atsargines dalis.

3. Įspėjamieji ženklai, kad jūsų Optipow 135 reikia pakeisti

Techninės priežiūros komandos turėtų pasirūpinti pakeitimu, kai tik pastebi šias sąlygas:

· Nuolatinis oro nuotėkis iš vožtuvo

· Neįprastai didelės suspausto oro sąnaudos

· Silpni arba trūksta valymo impulsų

· Didėjantis dulkių surinktuvo slėgio skirtumas

· Per didelis dulkių išmetimas

· Dažnas filtro maišelio užsikimšimas

· Nenormalus triukšmas vožtuvo veikimo metu

Reguliarūs patikrinimai padeda anksti aptikti gedimus, kol jie nesuardo visos dulkių surinkimo sistemos.

4. Žingsnis po žingsnio Optipow 135 impulsinio vožtuvo keitimo procedūra

1 veiksmas: sistemos išjungimas ir paruošimas saugai

Prieš bet kokį išmontavimą:

· Sustabdykite impulsinio valymo valdymo sistemą

· Atjunkite suslėgto oro tiekimą

· Visiškai atleiskite liekamąjį slėgį oro kolektoriaus viduje

· Atjunkite elektros tiekimą solenoidiniams vožtuvams Dirbdami su slėgine pneumatine įranga, visada laikykitės saugos taisyklių.

2 veiksmas: nuimkite seną impulsinį vožtuvą

1. Atjunkite solenoido ritės elektros laidus

2. Nuimkite vožtuvo tvirtinimo detales

3. Atjunkite impulsinį vožtuvą nuo suspausto oro kolektoriaus

4. Atsargiai išimkite seną vožtuvą

5. Patikrinkite, ar montavimo paviršiuje nėra korozijos, nešvarumų ar nepažeistų jungiamųjų detalių

3 veiksmas: įdiekite naują Optipow 135 pakaitinį vožtuvą

1. Patvirtinkite tinkamą vožtuvo modelį, dydį ir prijungimo standartą

2. Patikrinkite teisingą oro srauto kryptį

3. Ant srieginių jungčių uždėkite tinkamą sandarinimo medžiagą

4. Priveržkite jungiamąsias detales pagal rekomenduojamas sukimo momento vertes

5. Užbaikite teisingus solenoido laidus. Netinkamas montavimas sukels nuotėkį ir nepakankamą valymo galią.

4 veiksmas: įjunkite ir patikrinkite naują vožtuvą po įdiegimo

1. Atkurkite suslėgto oro tiekimą

2. Patikrinkite, ar visuose prijungimo taškuose nėra oro nuotėkio

3. Vykdykite rankinius pulso bandymo ciklus

4. Patvirtinkite stabilius ir stiprius srovės impulsus

5. Stebėkite dulkių surinkėjo slėgio skirtumo duomenis

Tinkamai sumontuoti pakaitiniai vožtuvai užtikrins pastovų ir patikimą maišelių valymo efektyvumą.

Uždarymas

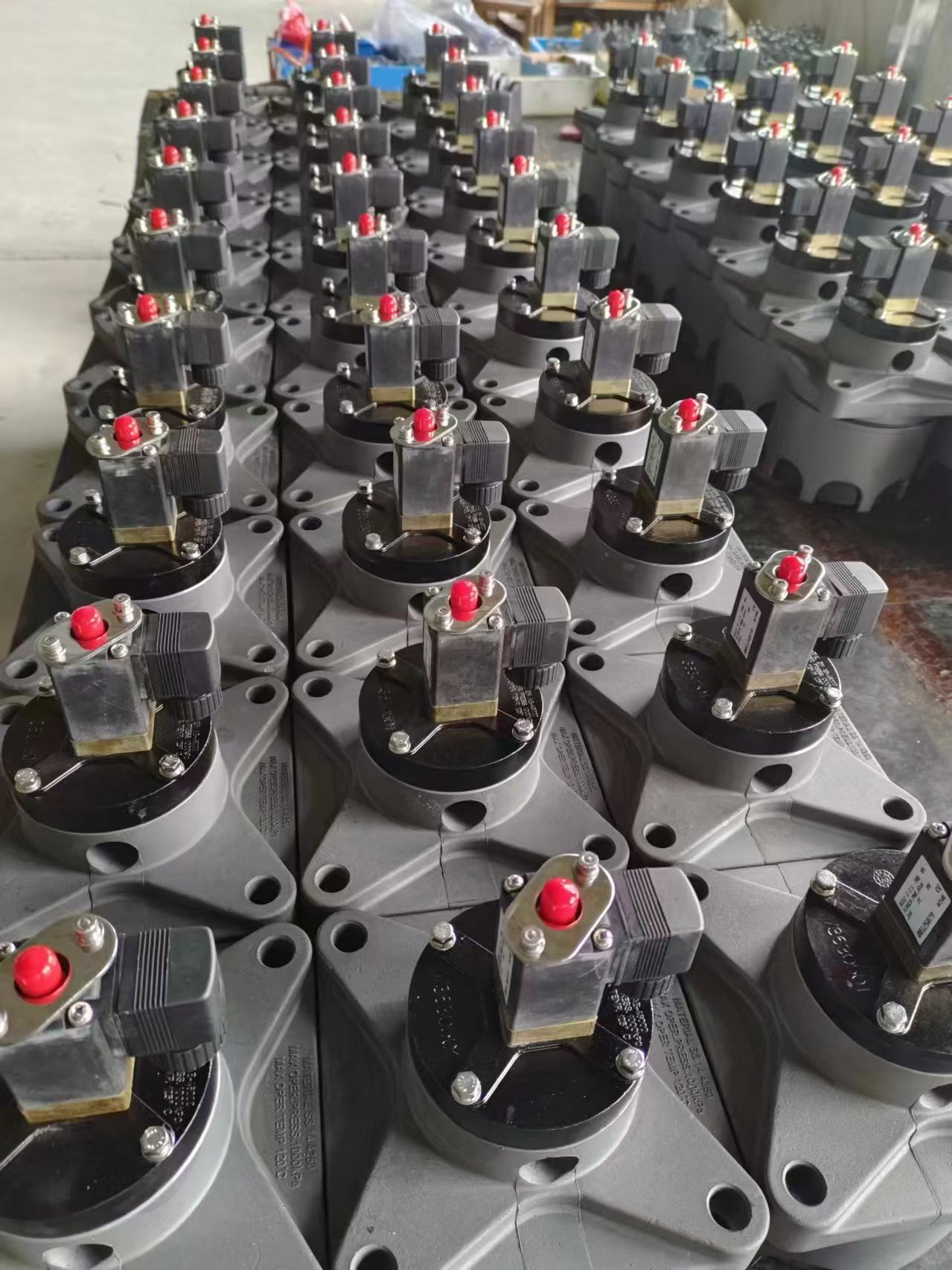

Optipow 135 impulsiniai vožtuvai yra sunkiasvorių maišų širdis. Atpažinus gedimo signalus ir atliekant standartizuotą pakeitimą galima išvengti neplanuotų prastovų, sumažinti energijos sąnaudas ir pailginti filtro maišelio tarnavimo laiką. Mes tiekiame visiškai keičiamus pakaitinius Optipow 135 impulsinius vožtuvus ir susijusias atsargines dalis, tokias kaip diafragmos, pilotiniai mazgai ir ritės, skirtos dulkių šalinimo pramonės klientams visame pasaulyje.
