Kuo skiriasi stačiakampiai, panardinami ir tiesioginiai impulsiniai vožtuvai? Kaip pasirinkti pagal reikalavimus?

Elektromagnetinis impulsinis vožtuvas, kaip pagrindinės valdančiosios sudedamosios dalys impulsinio srauto valymo sistemose, tarnauja kaip suspausto oro „jungiklis“ impulsiniams dulkių maišeliams. Jo veikimas tiesiogiai veikia kolektoriaus apdorojimo pajėgumus ir dulkių surinkimo efektyvumą. Siekiant padėti pramonės naudotojams tiksliai suprasti trijų pagrindinių impulsinių vožtuvų tipų – stačiakampio, povandeninio ir tiesioginio – techninius skirtumus ir moksliškai suformuluoti atrankos planus, šiame straipsnyje sistemingai apibūdinama šių vožtuvų struktūra, principai ir taikomi scenarijai, remiantis pramonės techninėmis specifikacijomis ir gaminio charakteristikomis. Jame pateikiama informacija apie dulkių šalinimo inžinerinį projektavimą ir įrangos eksploatavimą bei priežiūrą.

I. Pagrindiniai trijų impulsinių vožtuvų tipų apibrėžimai ir struktūriniai ypatumai

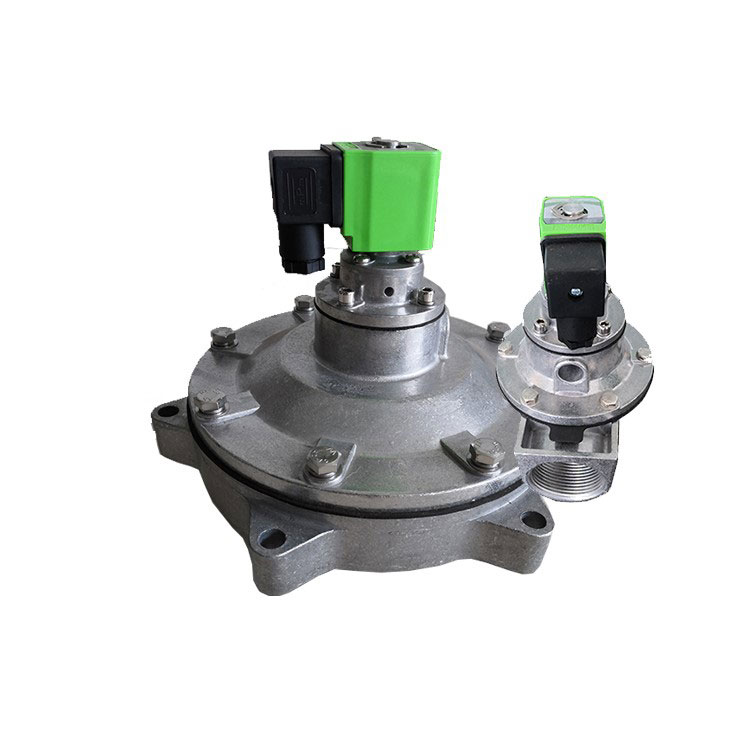

Stačiakampis elektromagnetinis impulsinis vožtuvas

Jo charakteristika yra ta, kad stačiakampio vožtuvo oro įleidimo ir išleidimo vamzdžiai yra 90° kampu. Vožtuvo korpusas ir gaubtas yra išlieti naudojant aliuminio lydinio medžiagą. Po paviršiaus apdorojimo jie pasižymi puikiu atsparumu korozijai. Diafragma ir sandarinimo tarpiklis gaminami naudojant vulkanizuotą kompozicinį procesą. Elektromagnetinio valdymo galvutės žaliavas sudaro didelio efektyvumo magnetinės medžiagos ir nerūdijančio plieno magnetinės ekranavimo medžiagos. Svarbiausi komponentai, tokie kaip spyruoklės ir tvirtinimo detalės, yra pagaminti iš nerūdijančio plieno. Prijungimo būdas: Oro skirstytuvo (oro bako) vamzdis ir dulkių surinktuvo pūtimo vamzdis atitinkamai įkišami į vožtuvo įleidimo ir išleidimo angas, abiejuose galuose užsandarinami suspaudimo veržlėmis.

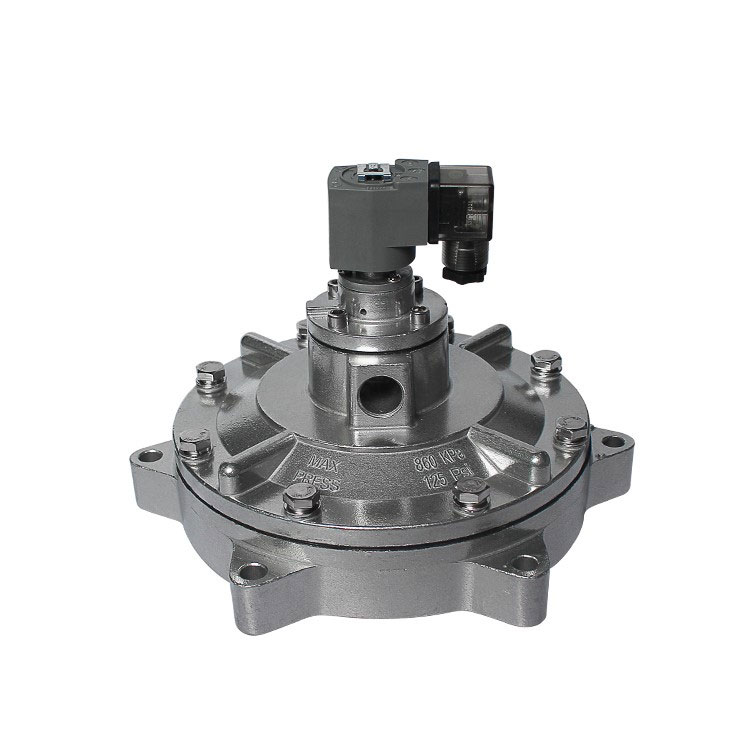

Povandeninis elektromagnetinis impulsinis vožtuvas

Jį sudaro elektromagnetinė valdymo galvutė, membranos mazgas (membrana, slėgio spyruoklė, sandariklis) ir vožtuvo korpusas. Įrengtas panardintas oro rezervuare, jis jungiasi prie rezervuaro per flanšą. Išleidimo anga yra rezervuaro viduje esančio vožtuvo korpuso centre, besitęsianti per komponentus, pvz., sieną prasiskverbiantį įtaisą, kad patektų į pūtimo kamerą ir veiktų. Šis vožtuvo tipas pasižymi optimizuotu srauto kanalo dizainu, kuris efektyviai sumažina dujų srauto pasipriešinimą ir užtikrina stabilų veikimą net esant žemo slėgio sąlygoms. Ši konstrukcija sumažina energijos sąnaudas ir prailgina diafragmos tarnavimo laiką.

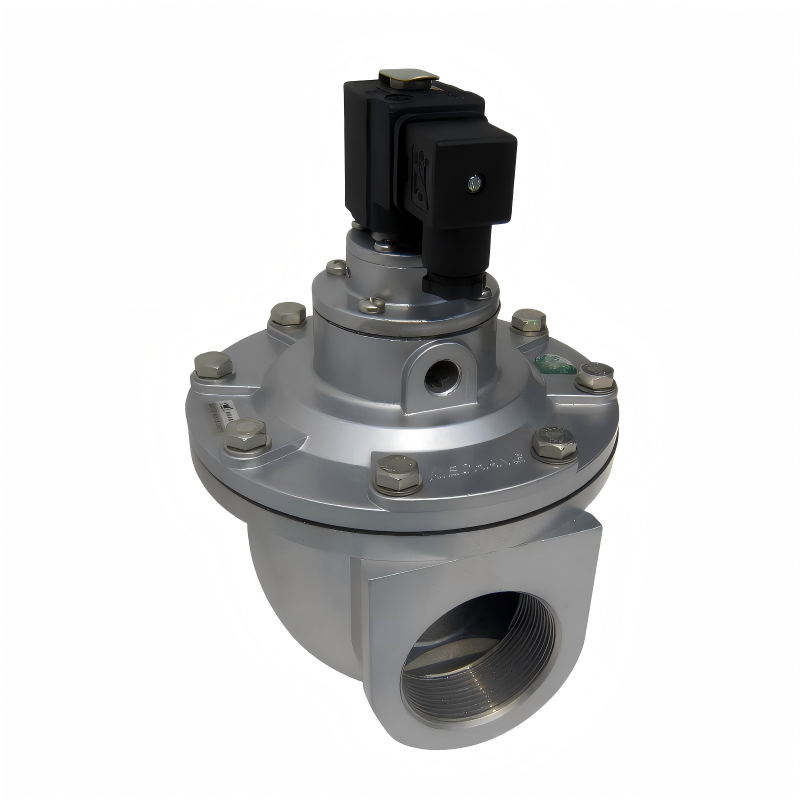

Tiesioginis elektromagnetinis impulsinis vožtuvas

Oro įleidimo ir išleidimo angos vidurinės linijos yra išlygintos tiesia linija be kampinio nuokrypio, o dujų srauto kryptis aiškiai pažymėta vožtuvo korpuso paviršiuje. Montavimas apima vieną galą prijungti prie oro vamzdžio, besitęsiančio nuo oro bako, o kitą galą - prie pūtimo kameros oro vamzdžio. Jo paprasta konstrukcija palengvina montavimą, todėl jis yra įprastas oro bako impulsinių dulkių surinkėjų komponentas.

II. Bendrųjų ir skiriamųjų darbo principų lyginamoji analizė

Stačiakampių impulsinių vožtuvų veikimo principas

Vožtuvo diafragma padalija jį į priekinę ir užpakalinę oro kameras. Kai tiekiamas suslėgtas oras, jis per droselio angą patenka į galinę kamerą. Slėgis galinėje kameroje priverčia diafragmą užsandarinti išleidimo angą, vožtuvą paverčiant „uždaryta“.

Elektrinis signalas iš impulsinio srauto valdymo prietaiso judina elektromagnetinio impulsinio vožtuvo armatūrą, atverdamas galinės kameros ventiliacijos angą. Galinėje kameroje greitai sumažėja slėgis, todėl diafragma atsitraukia. Tada suslėgtas oras teka per vožtuvo išleidimo angą, todėl impulsinis vožtuvas yra „atviras“. Momentinis suslėgto oro išleidimas sukuria srovę.

Nutrūkus impulsų valdiklio elektriniam signalui, vožtuvo armatūra atsistato iš naujo. Galinės kameros ventiliacijos anga užsidaro, o slėgis užpakalinėje kameroje pakyla, o diafragma vėl prispaudžiama prie vožtuvo išleidimo angos. Impulsinis vožtuvas grįžta į „uždarytas“ būseną.

Povandeninio impulsinio vožtuvo veikimo principas

Impulsinis vožtuvas yra padalintas į priekinę ir galinę kameras. Kai tiekiamas suslėgtas oras, jis per droselio angą patenka į galinę kamerą. Slėgis galinėje kameroje verčia diafragmą užsandarinti vožtuvo išleidimo angą, išlaikant impulsinį vožtuvą „uždarytoje“ būsenoje.

Kai elektros signalas iš impulsų valdiklio pajudina vožtuvo armatūrą, atsidaro galinės kameros ventiliacijos anga. Dėl greito slėgio praradimo galinėje kameroje diafragma juda, todėl suslėgtas oras gali išeiti per vožtuvo išleidimo angą. Impulsinis vožtuvas pereina į „atvirą“ būseną, akimirksniu išleisdamas suspausto oro pliūpsnį.

Nutrūkus impulsų valdiklio elektriniam signalui, vožtuvo armatūra atsistato iš naujo, galinės kameros ventiliacijos anga užsidaro, o slėgis galinėje kameroje pakyla, todėl diafragma užsandarina vožtuvo išleidimo angą. Impulsinis vožtuvas grįžta į „uždarytas“ būseną.

Tiesioginio impulso vožtuvo veikimo principas

1. Maitinimo išjungimo uždarymas: suslėgtas oras per droselio angą patenka į galinę kamerą. Galinės kameros slėgis > priekinės kameros slėgis, stumiant diafragmą, kad užsandarintumėte pagrindinio vožtuvo išleidimo angą, uždarant vožtuvą.

2. Įjungimo atidarymas: impulsų valdiklis siunčia signalą, elektromagnetinė jėga pakelia armatūrą, atveria ventiliacijos angą. Galinėje kameroje greitai sumažėja slėgis, todėl susidaro slėgio skirtumas tarp priekinės ir galinės kamerų. Diafragma juda atgal, atidarydama pagrindinį vožtuvo angą, ir suslėgtas oras išpučiamas.

3. Maitinimo išjungimo atstatymas: nutrūkus elektros signalui, armatūros spyruoklė grįžta, uždarydama ventiliacijos angą. Slėgis galinėje kameroje atkuriamas per droselio angą, todėl diafragma iš naujo nustatoma ir uždaroma pagrindinė vožtuvo anga, grįžtama į pradinę būseną.

III. Pagrindiniai techniniai parametrai ir atrankos kriterijai

Pagrindinių techninių parametrų standartizavimas: buitiniai stačiakampiai ir tiesioginiai impulsiniai vožtuvai veikia 0,4–0,6 MPa slėgio diapazone. Importuoti analogai vienodai veikia esant 0,4–0,6 MPa, nepriklausomai nuo tipo. Abiejose kategorijose nėra esminių slėgio tolerancijos ar taikymo slėgio skirtumų.

Trys pagrindiniai mokslinės atrankos principai

1. Suderinamumo su darbiniu slėgiu principas: esant žemo slėgio scenarijams (reikalaujantis sumažinti oro šaltinio slėgį), pirmenybę teikite panardinamiems elektromagnetiniams impulsiniams vožtuvams. Esant standartinėms slėgio sąlygoms (0,4–0,6 MPa), lanksčiai pasirinkite stačiakampį arba tiesiosios krypties tipus, atsižvelgdami į įrengimo apribojimus.

2. Montavimo erdvės suderinimo principas: kai oro bakas ir pūtimo vamzdis yra vertikaliai sulygiuoti, naudokite stačiakampius elektromagnetinius impulsinius vožtuvus. Linijiniam išdėstymui naudokite tiesioginius elektromagnetinius impulsinius vožtuvus. Kai reikalingas vidinis įrengimas oro bako viduje, pirmenybė teikiama panardinamiems elektromagnetiniams impulsiniams vožtuvams.

3. Įrangos tipo atitikimo principas: Oro dėžės impulsiniuose dulkių surinktuvuose pirmiausia turėtų būti naudojami tiesioginiai elektromagnetiniai impulsiniai vožtuvai. Impulsiniai dulkių surinkėjai gali pasirinkti stačiakampius elektromagnetinius impulsinius vožtuvus pagal montavimo kampą. Didelėms dulkių surinkimo sistemoms, veikiančioms žemo slėgio sąlygomis, rekomenduojami panardinami elektromagnetiniai impulsiniai vožtuvai.

IV. Pramonės taikymo kontekstas ir „Outlook“.

Elektromagnetinis impulsinis vožtuvas plačiai naudojamas dulkių surinkimo reikmėms, o jo veikimo stabilumas tiesiogiai veikia aplinkos apdorojimo efektyvumą ir pramonės gamybos tęstinumą. Tobulėjant aplinkosaugos standartams, energiją taupančių ir ilgaamžių impulsinių vožtuvų poreikiai ir toliau didėja. Šiuo trijų pagrindinių impulsinių vožtuvų tipų techninių palyginimų ir atrankos gairių leidimu siekiama padėti pramonės naudotojams išvengti pasirinkimo spąstų, padidinti dulkių surinkimo sistemos efektyvumą ir sumažinti veiklos sąnaudas. Ateityje technologijų pažanga bus sutelkta į tikslesnį slėgio valdymą, ilgesnį tarnavimo laiką ir didesnį pritaikymą įvairioms eksploatavimo sąlygoms, užtikrinant pagrindinių komponentų palaikymą pramoninei ekologiškai transformacijai.
