Kokie parengiamieji darbai reikalingi prieš montuojant impulsinį vožtuvą?

Siekiant padidinti pramoninių dulkių surinkimo ir pneumatinių transportavimo sistemų impulsinių vožtuvų patikimumą, neseniai buvo išleistas išsamus montavimo techninis vadovas. Šiuo vadovu siekiama pramonės naudotojams suteikti profesionalių techninių nuorodų, apimančių visą procesą nuo paruošimo montavimui iki paleidimo. Standartizavus montavimo procedūras, tai sumažina įrangos gedimų skaičių ir efektyviai pailgina pagrindinių komponentų tarnavimo laiką.

I. Pagrindinis paruošimas prieš montavimą

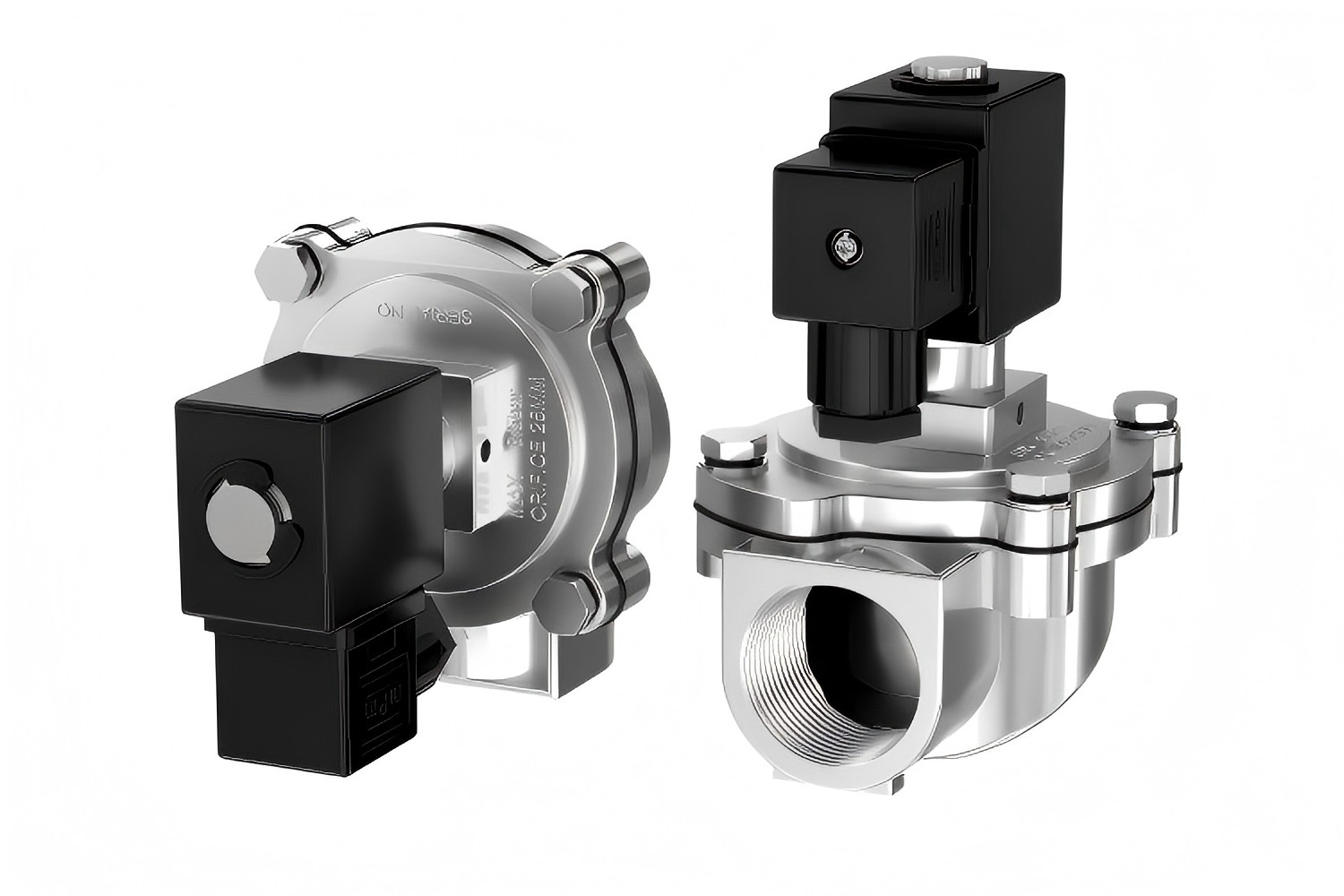

Paruošimas prieš montavimąelektromagnetiniai impulsiniai vožtuvaiyra būtinas norint užtikrinti įrengimo kokybę ir vėlesnį stabilų veikimą. Jis turi būti visapusiškai įgyvendintas keturiose pagrindinėse srityse: gaminio patikra, vamzdynų valymas, oro tiekimo ir elektros patikrinimai bei priedų paruošimas.

Produkto patikrinimas yra pagrindinis žingsnis.

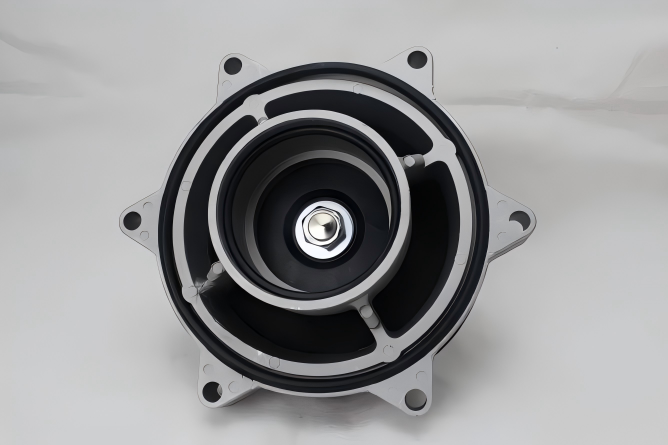

Prieš montuodami patikrinkite, ar impulsinio vožtuvo modelis ir specifikacijos atitinka projektavimo reikalavimus. Atidžiai apžiūrėkite vožtuvo korpusą,diafragma, plombos, ir kiti vientisumo komponentai. Patvirtinkite, kad gaminio sertifikatas ir gamyklos bandymų ataskaitos yra užpildytos.

Cpasvirimas yra kritinis.

Kruopščiai išvalykite suspausto oro linijas ir jungtis, kad pašalintumėte suvirinimo šlaką, dulkes ir kitus teršalus. Tai apsaugo nuo pašalinių objektų užblokavimo diafragmų ar valdymo angų, o tai gali pakenkti normaliam vožtuvo veikimui.

Patikrinkite oro šaltinio kokybę ir tiekimo pajėgumus.

Sistemos oro tiekimas turi likti sausas, be alyvos ir vandens. Rekomenduojama įrengti filtrus ir alyvos-vandens separatorius. Be to, patikrinkite, ar oro bako talpa gali patenkinti momentinius oro suvartojimo poreikius, kad būtų išvengta tiekimo nepakankamumo.

Užtikrinkite teisingas elektros jungtis.

Prieš montuodami, naudokite multimetrą, kad patikrintumėte valdymo grandinę ir patikrintumėte, ar valdymo signalo tipas ir įtampos vertė visiškai atitinka impulsinio vožtuvo solenoido galvutės reikalavimus, kad išvengtumėte gedimų ar ritės perdegimo.

II. Pagrindiniai techniniai aspektai montuojant

Elektromagnetinio impulsinio vožtuvo montavimas turi griežtai atitikti technines specifikacijas, daugiausia dėmesio skiriant tokiems kritiniams aspektams kaip jungties sandarinimas, montavimo orientacija, saugos priemonės ir parametrų suderinamumas, kad įrengimo kokybė atitiktų standartus.

Užtikrinkite jungties sandarinimo vientisumą.

Montavimo metu visos jungčių sąsajos turi būti švarios ir lygios. Naudokite nurodytas sandarinimo medžiagas ir tvirtai priveržkite varžtus. Po montavimo atlikite sandarumo bandymą, kad pašalintumėte suspausto oro nuotėkį.

Užtikrinkite tinkamas elektros jungtis ir grandinės apsaugą.

Elektromagnetinės ritės kištukai turi būti iki galo įkišti ir užfiksuoti vietoje, o gnybtai turi būti saugiai užspausti. Valdymo laidai turi būti prijungti prie atitinkamų valdymo bloko gnybtų, o įėjimo taškai neturi būti nukreipti į viršų, kad lietaus vanduo nepatektų ir nesukeltų trumpojo jungimo. Niekada per klaidą neprijunkite neprisijungus veikiančio cilindro valdymo signalų prie solenoidinio vožtuvo įėjimų, nes tai gali sukelti ritės perdegimą dėl ilgalaikio maitinimo.

Užtikrinkite teisingą montavimo kryptį.

Impulsiniai vožtuvai turi būti montuojami vertikaliai arba nurodytu kampu pagal gaminio instrukcijas, o įleidimo / išleidimo kryptys turi būti suderintos su terpės srautu. Atvirkštinis montavimas yra griežtai draudžiamas.

Venkite aukštos temperatūros ir mechaninių pažeidimų, kad apsaugotumėte svarbius komponentus.

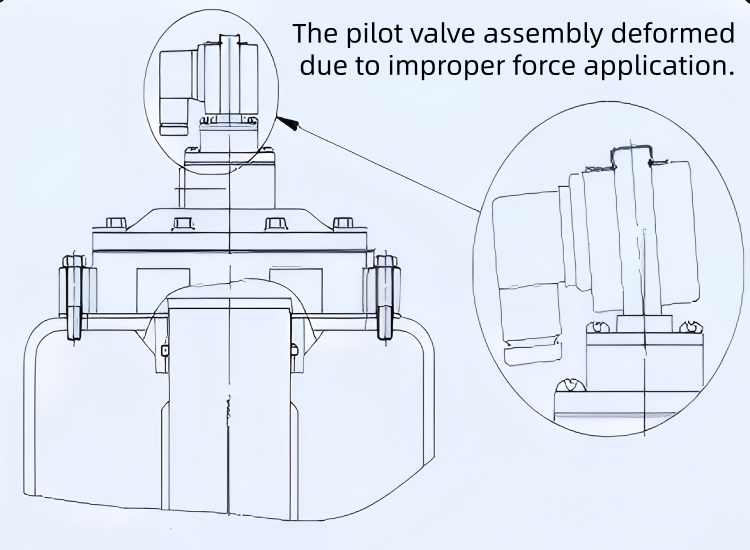

Sumontavus oro rezervuarų, prijungtų flanšų ar pūtimo vamzdžių suvirinimo darbai yra draudžiami, kad būtų išvengta suvirinimo purslų ar membranų pažeidimų dėl aukštos temperatūros. Atsargiai elkitės gabendami ar montuodami, kad nepažeistumėte solenoidinio vožtuvo valdymo bloko smūgio, nes gali deformuoti ritės įvorę, užstrigti judančiam kotui ir neleisti vožtuvui veikti.

Patikrinkite slėgio ir įtampos parametrus.

Užtikrinkite, kad sistemos darbinis slėgis ir terpės temperatūra neviršytų impulsinio vožtuvo vardinio diapazono. Įsitikinkite, kad maitinimo įtampa yra tiksli, laidai patikimi ir izoliacija nepažeista.

III. Paleidimas po montavimo ir saugos įspėjimai

Sistemos paleidimas ir saugos patikrinimai po montavimo yra paskutiniai žingsniai, užtikrinantys patikimą įrangos veikimą. Pagrindiniai šios procedūros aspektai yra šie:

Paleidimas po montavimo turi būti atliekamas be apkrovos.

Patikrinkite, ar impulsinis vožtuvas veikia sklandžiai ir greitai reaguoja. Stebėkite, ar veikimo metu nesigirdi neįprastas triukšmas ar vibracija, ir užrašykite atitinkamus parametrus.

Griežtai laikykitės saugos įspėjimų.

Niekada neįleiskite suspausto oro, kol visi vožtuvai nėra patikimai sumontuoti ant oro bako. Sumontavus neleidžiama atlikti jokių suvirinimo operacijų, kad būtų išvengta vožtuvo korpuso pažeidimo. Įdiekite vožtuvų izoliacijos priemones šaltuose regionuose.

Venkite įprastų įrengimo spąstų.

Pavyzdžiui, per mažo dydžio oro įleidimo vamzdžiai į oro baką gali lemti nepakankamą oro tiekimą; neteisingas laidų sujungimas gali sukelti ritės perdegimą dėl ilgalaikio maitinimo; netinkami impulso signalo pločio nustatymai gali sutrikdyti įprastus pūtimo ciklus ir eikvoti oro išteklius. Pradėdami eksploatuoti, žingsnis po žingsnio atlikite išsamų trikčių šalinimą.

IV. Taikymo kontekstas ir pramonės reikšmė

Kaip svarbus valdymo komponentas automatizuotose sistemose, tokiose kaip pramoninis dulkių surinkimas ir pneumatinis transportavimas, impulsinių vožtuvų veikimo stabilumas tiesiogiai veikia aplinkosaugos reikalavimus ir gamybos tęstinumą. Griežtėjant pramonės aplinkosaugos standartams ir didėjant automatizavimo lygiui, profesionali patirtis montuojant ir prižiūrint svarbius komponentus, pvz., impulsinius vožtuvus, tampa vis svarbesnė. Šiuo techniniu vadovu siekiama nustatyti standartizuotas veiklos procedūras, padedančias įmonėms sumažinti gedimus vietoje ir sumažinti veiklos sąnaudas, taip užtikrinant efektyvų ir stabilų visų pramonės sistemų veikimą.
