Impulsinis vožtuvas DMF-Z-20

DMF-Z-20 stačiakampis elektromagnetinis impulsinis vožtuvas Elektromagnetinis impulsinis vožtuvas (taip pat žinomas kaip diafragminis vožtuvas) tarnauja kaip suspausto oro „jungiklis“ impulsinio srauto valymo sistemai impulsinio srauto maišeliuose esančiuose dulkių surinktuvuose. Valdomas signalais iš impulsinio srauto valdymo prietaiso, jis nuosekliai atlieka filtrų maišelių impulsų srove valymą pagal eilutę (arba skyrių), palaikydamas dulkių surinkėjo pasipriešinimą iš anksto nustatytame diapazone, kad būtų užtikrintas apdorojimo pajėgumas ir dulkių surinkimo efektyvumas.

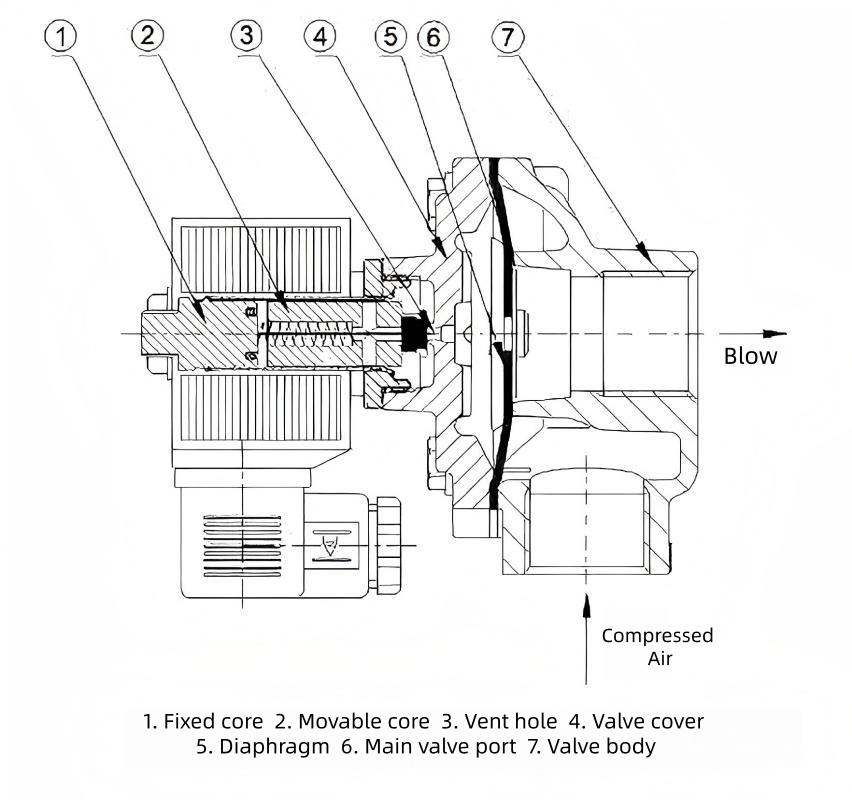

Scheminė diagrama:

Struktūrinės savybės:

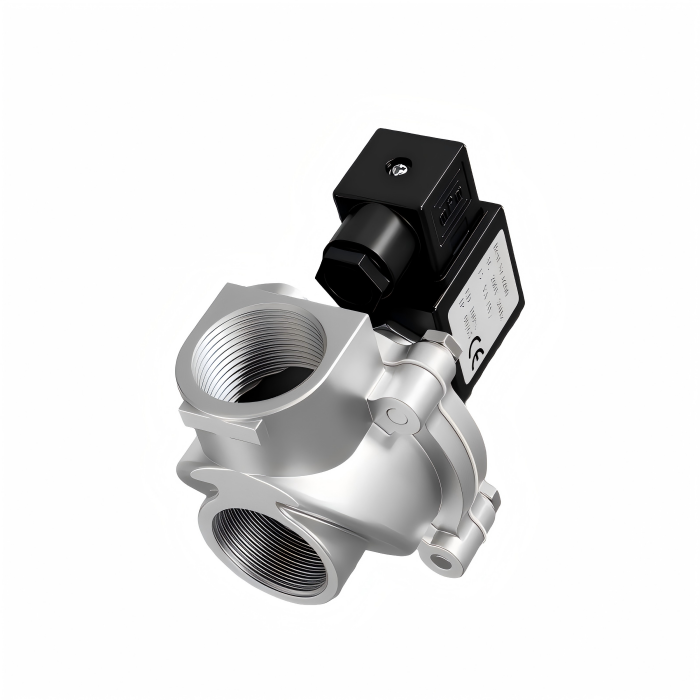

DMF-Z-20 yra stačiakampis elektrinis impulsinis solenoidinis vožtuvas. Jo struktūrinės savybės yra šios:

Stačiakampis dizainas: įleidimo ir išleidimo angos sudaro 90° kampą, užtikrinant sklandų oro srautą ir tinkamumą montuoti tarp oro rezervuarų ir dulkių surinkėjo pūtimo vamzdžių.

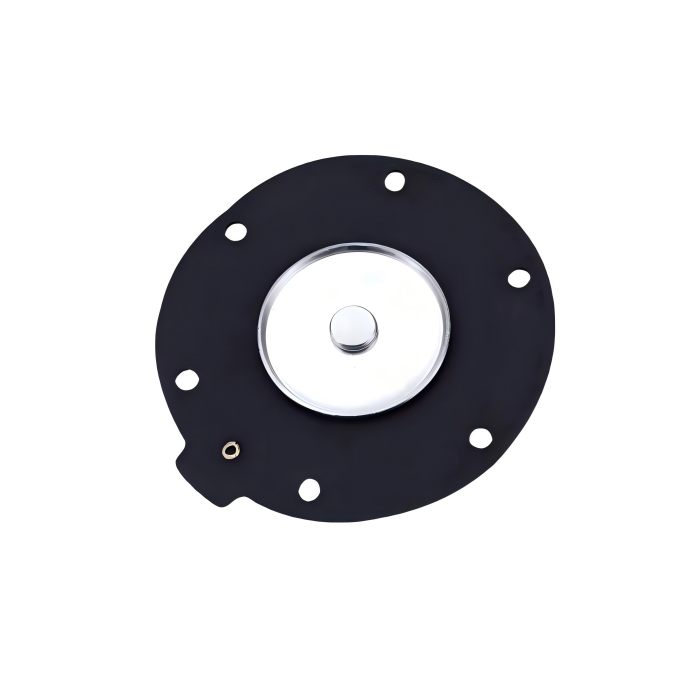

Pagrindiniai komponentai: apima elektromagnetinę galvutę, diafragmą, vožtuvo korpusą ir spyruoklę. Vožtuvo korpusas pagamintas iš aliuminio lydinio, o diafragma paprastai turi nitrilo kaučiuko audiniu sutvirtintą struktūrą, kuri pasižymi atsparumu dilimui ir aukštu sandarumu.

Prijungimo būdas: turi G3/4" jungiamąjį sriegį, kurio vardinis skersmuo yra 20 mm.

Diafragmos paleidimas: valdomas pneumatiniu slėgio skirtumu. Įjungus maitinimą, solenoidinė galvutė atidaro sumažinimo angą, kad išleistų galinės kameros slėgį, leidžiant priekinės kameros dujoms pakelti diafragmą ir prapūsti atgal. Išjungus įtampą, spyruoklė atsistato, kad uždarytų angą ir atkurta sandari būsena.

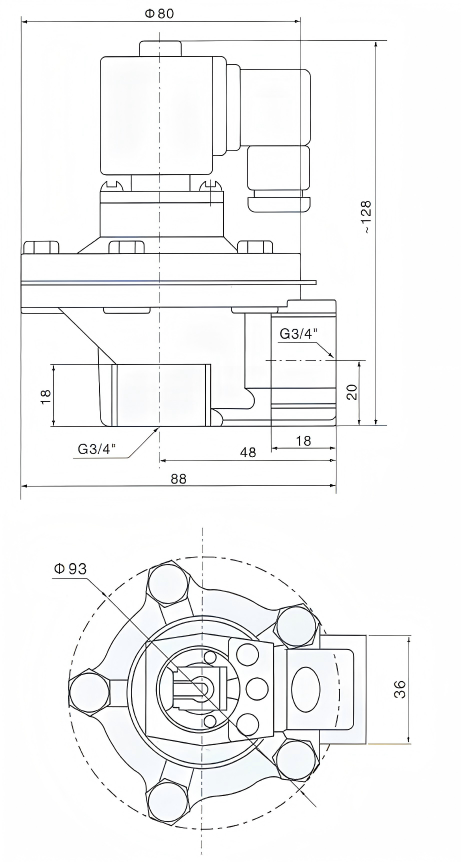

DMF-Z-20 bendri matmenys:

Techninės specifikacijos:

Darbo principas:

DMF-Z-20 Stačiakampis elektromagnetinis impulsinis vožtuvas Diafragma padalija elektromagnetinį impulsinį vožtuvą į priekinę ir galinę oro kameras. Kai tiekiamas suslėgtas oras, jis per droselio angą patenka į galinę kamerą. Šiuo metu galinės kameros slėgis priverčia diafragmos mazgą užsandarinti vožtuvo išleidimo angą, todėl elektromagnetinio impulso vožtuvas yra „uždarytas“.

Elektrinis signalas iš impulsinio srauto valdymo prietaiso priverčia vožtuvo inkarą atsitraukti. Tai atveria išmetimo angą galinėje kameroje ir greitai sumažina slėgį. Diafragmos mazgas juda atgal, todėl suslėgtas oras gali prasiskverbti pro vožtuvo išleidimo angą. Vožtuvas pereina į "atvirą" būseną.

Kai elektros signalas iš impulsinio srauto valdiklio nutrūksta, elektromagnetinio impulso vožtuvo armatūra nustatoma iš naujo. Užpakalinės kameros išmetimo anga užsidaro, o slėgis užpakalinėje kameroje padidėja, todėl diafragmos mazgas yra verčiamas sandariai prispausti prie vožtuvo išleidimo angos. Elektromagnetinis impulsinis vožtuvas grįžta į „uždarą“ būseną.

Taikymo sritys:

DMF-Z-20 šerdis yra skirta impulsinio srauto maišelių dulkių surinkėjų valymo sistemoms, suderinama su filtrų maišeliais, filtrų kasetėmis, keraminiais vamzdeliais ir kitais filtravimo elementais. Jis tarnauja kaip suspausto oro „jungiklis“ pūtimo sistemai. Jo taikymas yra sutelktas pramoninėse aplinkose, kuriose yra daug dulkių:

Aplinkos dulkių kontrolė:Impulsinio srauto valymo sistemos, suderinamos su įvairiais maišelių/kasetinių dulkių surinkėjais.

Pramoninė gamyba:Statybinės medžiagos (cementas/kalkės), metalurgija (plienas/lydymas), kasyba, chemikalai, vaistai, pašarų perdirbimas, medienos apdirbimas, popieriaus gamyba ir kt.

Kitos programos:Pagalbinis pūtimas pneumatinėse transportavimo sistemose ir įranga/darbo sąlygos, kurioms reikalingas impulsinis valymas.
