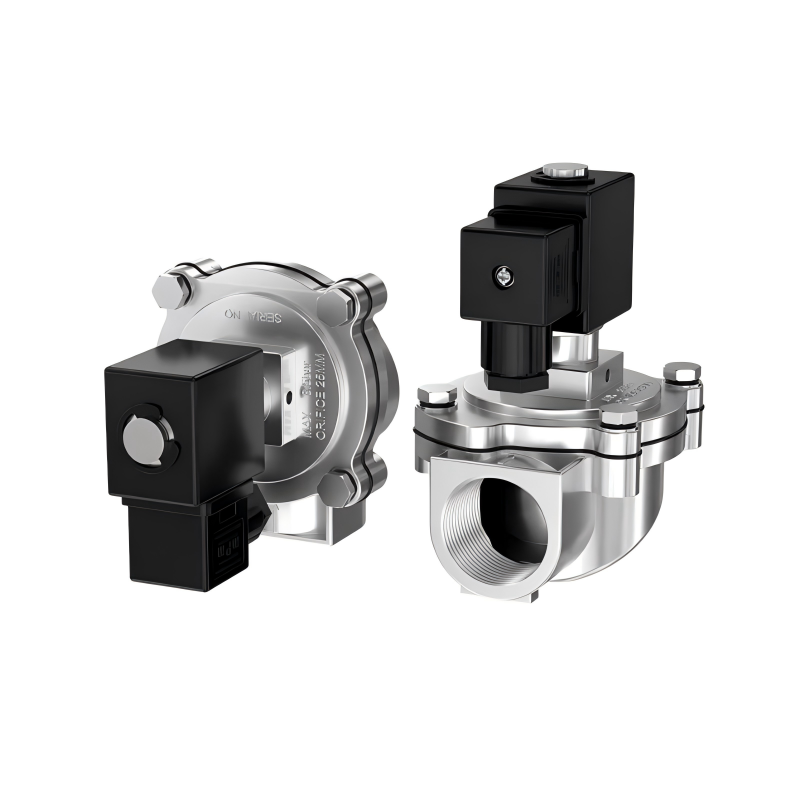

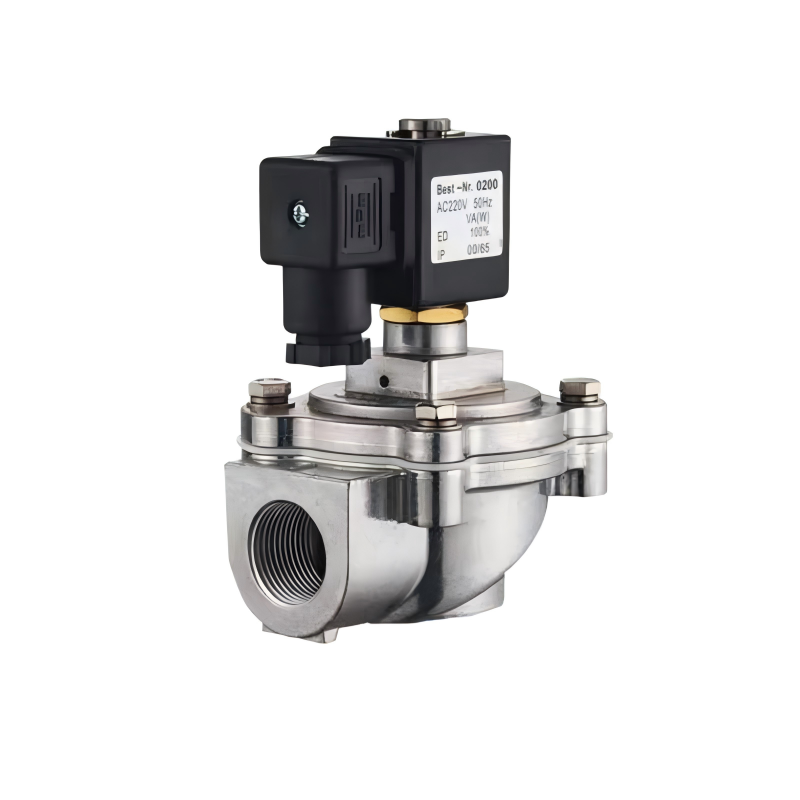

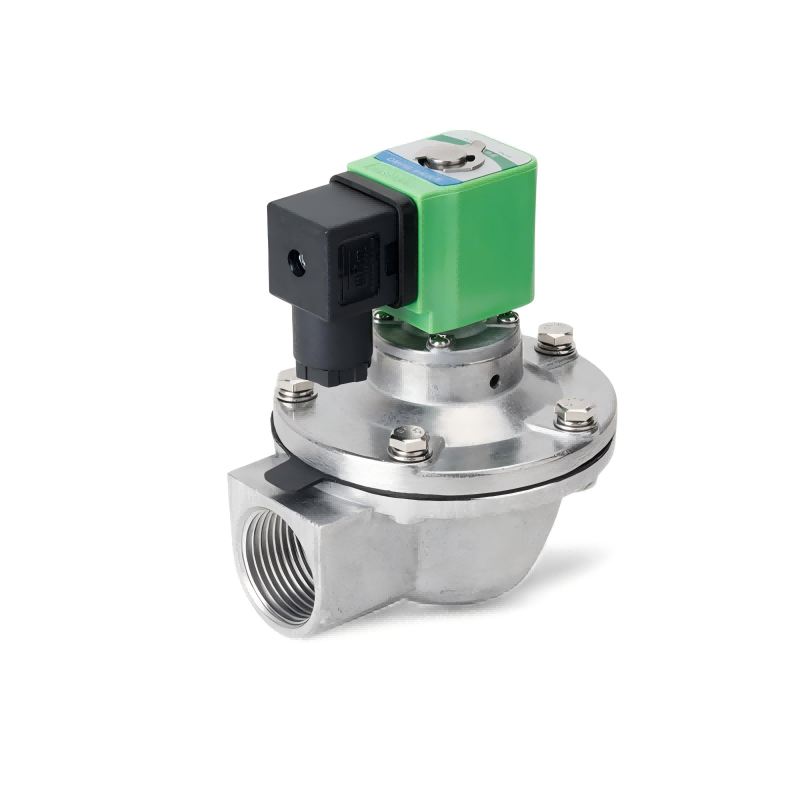

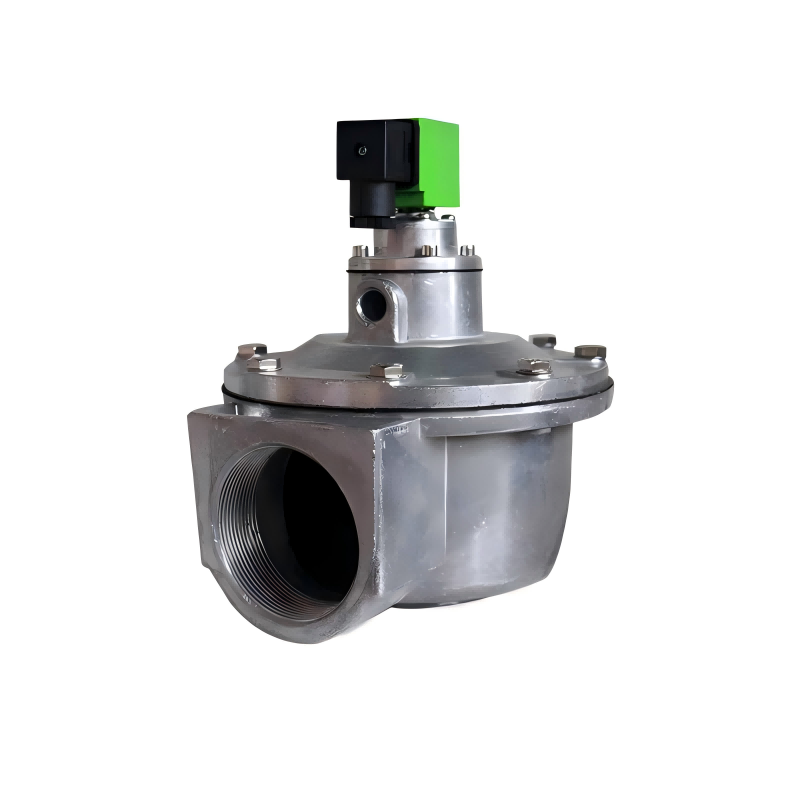

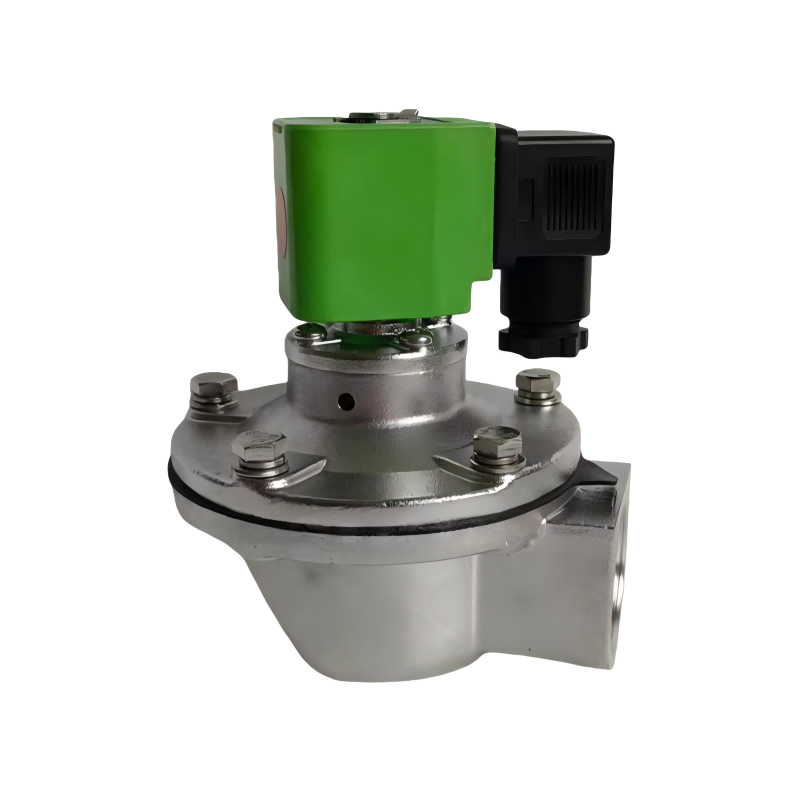

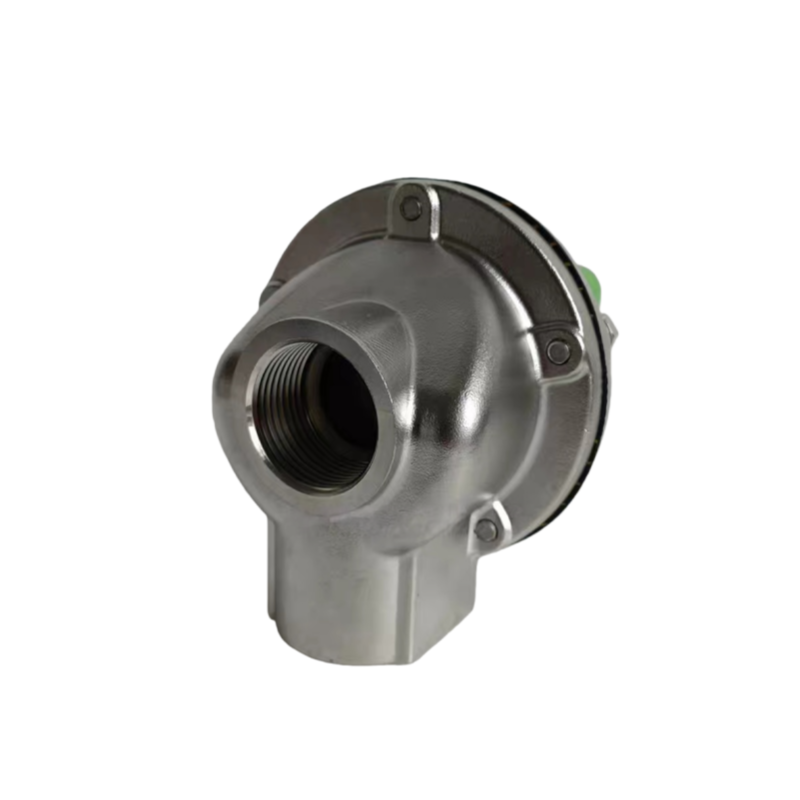

DMF-Z impulsinis vožtuvas

DMF-Z stačiakampis elektromagnetinis impulsinis vožtuvas yra specializuotas solenoidinis vožtuvas, sukurtas specialiai naudoti su maiše esančiais dulkių surinkėjais. Jis tarnauja kaip suspausto oro jungiklis impulsinio purkštuko valymo sistemai pulsuojančiuose maišeliuose esančiuose dulkių surinktuvuose. Valdomas impulsinio srauto valdymo prietaiso išvesties signalais, jis nuosekliai valo filtrų maišelius eilute po eilės (arba kamerą po kameros). Taip išlaikomas dulkių surinkėjo atsparumas iš anksto nustatytame diapazone, užtikrinamas jo apdorojimo pajėgumas ir dulkių surinkimo efektyvumas, kartu pasiekiamas tikslas – nukratyti dulkes nuo filtrų maišelių.

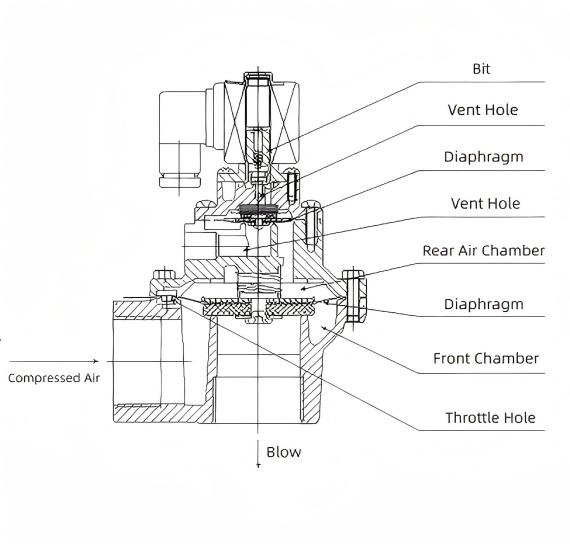

Scheminė diagrama

Struktūriniai ypatumai

Stačiakampio elektromagnetinio impulsinio vožtuvo DMF-Z vožtuvo korpusas ir dangtelis yra pagaminti iš slėginio aliuminio lydinio. Po paviršiaus apdorojimo jie pasižymi puikiu atsparumu korozijai. Diafragma ir sandarinimo tarpiklis yra vulkanizuoti ir sudėti naudojant naujus procesus. Elektromagnetinė piloto galvutė sudaryta iš magnetinių medžiagų ir nerūdijančio plieno magnetinių ekranavimo medžiagų. Spyruoklės ir tvirtinimo detalės yra pagamintos iš nerūdijančio plieno. Oro skirstytuvo (oro kameros) prijungimo vamzdis ir dulkių surinktuvo pūtimo vamzdis atitinkamai įkišti į vožtuvo įleidimo ir išleidimo angas. Abu galai sandarinami priveržiant suspaudimo veržles. Yra trijų specifikacijų – 20, 25 ir 40S – vožtuvai, skirti pasirinkti impulsinio srauto maišeliuose su įvairiais oro apdorojimo (valymo) pajėgumais. Vožtuvo korpusas ir dangtis yra išlieti slėgiu, kad būtų užtikrintas didelis tankis, o permatoma lako danga padidina atsparumą korozijai. Diafragmos sandariklis pagamintas iš metalo ir gumos kompozito, užtikrinančio puikų tvirtumą ir be nuotėkio. Elektromagnetinė pilotinė galvutė užtikrina stiprią magnetinę trauką, reaguoja ir patikimai veikia. Vožtuvas pasižymi puikiomis atidarymo savybėmis ir patikimai atidaromas esant 85 % vardinės įtampos. Jis taip pat pasižymi puikiomis uždarymo savybėmis, patikimai sandarindamas, kai oro slėgis yra 0,15 MPa.

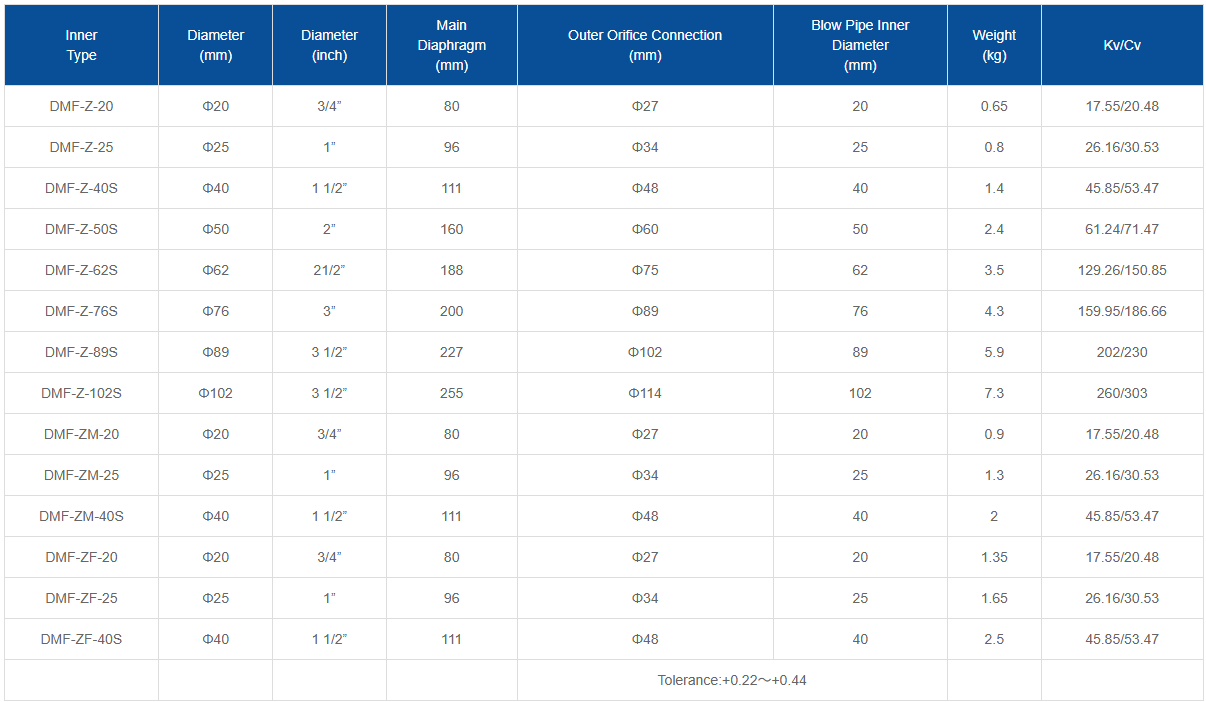

Parametrai

Darbo principas

Diafragma padalija elektromagnetinį impulsinį vožtuvą į priekinę ir galinę kameras. Kai suslėgtas oras tiekiamas per droselio angą į galinę kamerą, galinės kameros slėgis priverčia diafragmą užsandarinti vožtuvo išleidimo angą, todėl elektromagnetinio impulso vožtuvas yra „uždarytas“. Kai elektros signalas iš impulsinio srauto valdiklio nutrūksta, solenoidinio vožtuvo armatūra nustatoma iš naujo. Galinės kameros ventiliacijos anga užsidaro, o padidėjęs slėgis galinėje kameroje verčia diafragmą užsandarinti vožtuvo išleidimo angą, grąžinant solenoidinį vožtuvą į „uždarymo“ būseną. Elektromagnetinis impulsinis vožtuvas valdo vožtuvo korpuso reljefo prievado atidarymą ir uždarymą elektriniais signalais. Atleidžiant vožtuvą, suslėgtos dujos galinėje kameroje išleidžiamos, o suslėgtos dujos priekinėje kameroje yra drosuojamos diafragmos vakuuminiu prievadu, pakeliant diafragmą, kad būtų pradėtas impulsinis pūtimas. Kai vožtuvo korpusas nustoja išsikrauti, suslėgtos dujos greitai užpildo galinę kamerą per slopinimo angą. Dėl skirtingų jėgų atraminių plotų abiejose diafragmos pusėse prieš vožtuvo korpusą dujų jėga galinėje kameroje tampa dominuojančia. Tai patikimai uždaro diafragmą virš vožtuvo išleidimo angos ir sustabdo impulsinio vožtuvo išleidimą.

Taikymo sritys

Dulkių šalinimo įrangos sektorius

Dulkių rinktuvai maiše: kaip pagrindinis impulsinės srovės valymo sistemos komponentas, šie įrenginiai yra valdomi impulsinio srauto valdikliais, kad suslėgtas oras būtų nuosekliai pučiamas į filtrų maišus, išlaikant dulkių surinkėjo pasipriešinimą iš anksto nustatytose ribose. Tai užtikrina pastovų apdorojimo pajėgumą ir dulkių surinkimo efektyvumą, todėl jie plačiai naudojami dulkių kontrolei kasybos, statybinių medžiagų, metalurgijos ir chemijos pramonėje.

„Air-Box“ impulsiniai dulkių surinkėjai: tam tikrus stačiakampius DMF-Z impulsinius vožtuvus galima integruoti į oro dėžės impulsinių dulkių rinktuvų impulsinio srauto sistemas, veikiančias kartu su oro dėžės struktūra, kad būtų galima efektyviai pašalinti dulkes.

Oro valymo laukas

Pramoninė oro valymo įranga: naudojama kontroliuoti oro srautą, pašalinti dulkes nuo filtro paviršių, pagerinti valymo efektyvumą ir prailginti filtro eksploatavimo laiką. Tinka pramonės šakoms, kurioms taikomi griežti oro švarumo reikalavimai, pavyzdžiui, elektronikos, farmacijos ir maisto perdirbimo.

Komercinės oro valymo sistemos: prekybos centrų, viešbučių, biurų pastatų ir panašių patalpų oro valymo įrangoje DMF-Z impulsiniai vožtuvai padeda užtikrinti efektyvų oro filtravimą ir valymą.

Chemijos pramonė

Dujų atskyrimas ir valymas: naudojamas dujų atskyrimo įrenginiuose cheminės gamybos metu, siekiant tiksliai kontroliuoti dujų srautą ir slėgį, užtikrinant atskyrimo proceso stabilumą ir efektyvumą.

Reaktoriaus dujų kontrolė: Cheminiuose reaktoriuose jis reguliuoja dujų įleidimo/išleidimo angą ir slėgį, kad būtų palaikomos stabilios reakcijos sąlygos, gerinama reakcijos kokybė ir saugumas.

Energetikos sektorius

Šiluminės elektrinės: kontroliuoja degimo dujų ir garų srautą, kad optimizuotų degimo procesus, pagerintų energijos vartojimo efektyvumą ir sumažintų teršalų išmetimą.

Dujų valymo sistemos: Valo dulkes ir kietąsias daleles dujų valymo metu, kad užtikrintų dujų kokybę ir sumažintų aplinkos taršą.

Dulkių šalinimo sistemos

Naudojamas dujų srautui, slėgiui ir temperatūrai reguliuoti efektyviam dulkių surinkimui ir pakartotiniam naudojimui, sumažinant išmetamųjų teršalų kiekį. Taikoma dulkių regeneravimo etapuose cemento, keramikos, stiklo ir susijusiose pramonės šakose.

Skysčių valdymo sistemos

Naudokite elektromagnetinę jėgą, kad tiksliai reguliuotumėte skysčio įtekėjimą ir ištekėjimą pramoninėje gamyboje. Naudojamas skysčių perpylimo ir dozavimo sistemose chemijos, farmacijos, maisto perdirbimo ir panašiose pramonės šakose.
