Optipow 135 stūmoklinis impulsinis vožtuvas

Stūmoklinis impulsinis vožtuvas Optipow135: konstrukcija be diafragmos, ilgas tarnavimo laikas, kompaktiškas montavimas, idealiai tinka pramoninėms dulkių valymo ir filtravimo sistemoms.

Modelis:Optipow135

Siųsti užklausą

Prekės aprašymas

Produkto aprašymas:

Stūmoklinis impulsinis vožtuvas Optipow135 yra naujos kartos integruotas elektromagnetinio impulso stūmoklinis vožtuvas, sukurtas remiantis diafragmos tipo elektromagnetiniu impulsiniu vožtuvu ir stūmoklio mechanizmu. Dėl to impulsiniai purkštukai veikia daug geriau, neužima daug vietos ir palengvina purkštukų sistemos projektavimą.

Optipow135 darbinė kamera skiriasi nuo tradicinių diafragminių vožtuvų, nes joje nėra pažeidžiamų dalių, tokių kaip guminės membranos ir slėgio spyruoklės. Vietoj to naudojamas stūmoklis, pagamintas iš labai stiprių medžiagų, todėl elektromagnetinio impulso stūmoklio vožtuvas tarnauja daug ilgiau.

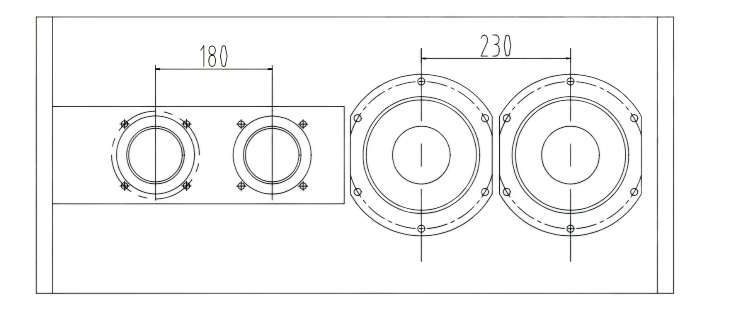

Montavimo atstumo tarp Optipow135 ir tos pačios specifikacijos standartinių diafragmos tipo impulsinių vožtuvų palyginimas

1 pav

Pastaba: Optipow105 ir Optipow135 montavimo atstumas yra 180 mm (mažiausiai 160 mm).

Produkto parametras:

Specifikacijos elementas	Detalės
Modelis Nr.	OPTIPOW 135
Vožtuvo struktūra	Stūmoklio struktūra
Maitinimo šaltinis	Solenoidinis vožtuvas
Naudojimas	Dulkių valymas
Standartinis	DIN
Taikymas	Pramoninis naudojimas
Naudojamas	Dulkių filtras
Prekės ženklas	OPTIPOW
Specifikacija	4"
Projektinis statinis slėgis	15 barų (1500 kPa)
Dizaino temperatūra	100 °C
Darbinis slėgis	< 6 barai
Darbinio slėgio kitimas	3 barų neribotas Nr
Veikimo temperatūra	50 °C

Montavimo instrukcijos

① Priveržkite ir užsandarinkite sriegius PTFE juosta arba sriegio sandarikliu. Oro kolektoriaus sujungimo paviršius turi būti plokščias. Užtikrinkite, kad sujungimo paviršius būtų plokščias, tiesus ir lygus, kad būtų užtikrintas jo sandarumas.

② Sumontuokite filtrą ir slėgio reguliatorių ant oro kolektoriaus įleidimo vamzdžio ir išleidimo vožtuvą oro kolektoriaus apačioje, kad kolektoriuje nesikauptų vanduo, o suslėgtas oras būtų sausas ir švarus.

③ Oro bako montavimo galinis paviršius turi būti apdirbtas pagal oro bako apdirbimo schemą. Griežtai atitikti oro bako montavimo paviršiaus švaros reikalavimus.

④ Prieš montuodami vožtuvą, įsitikinkite, kad oro bako vidus ir išorė bei pūtimo vamzdis yra švarūs ir be šiukšlių.

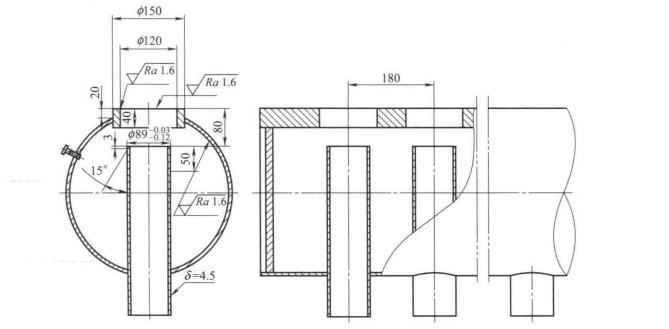

⑤ Oro kolektoriaus jungties apdirbimo schemą žr. 2 pav.
