RCA3D2 bandomojo vožtuvas

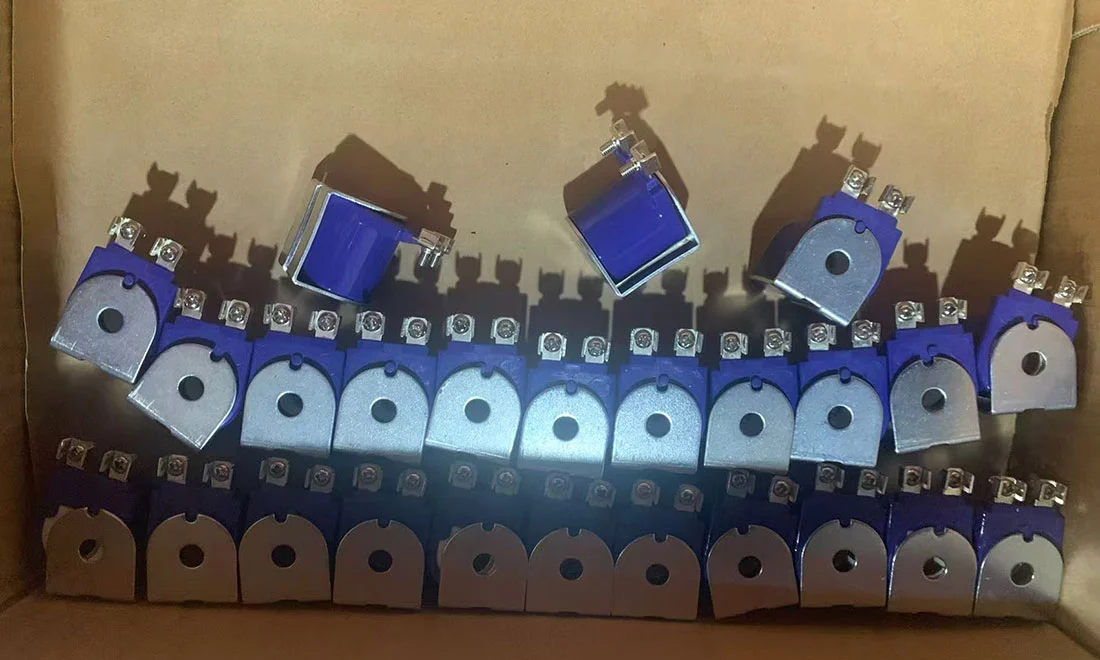

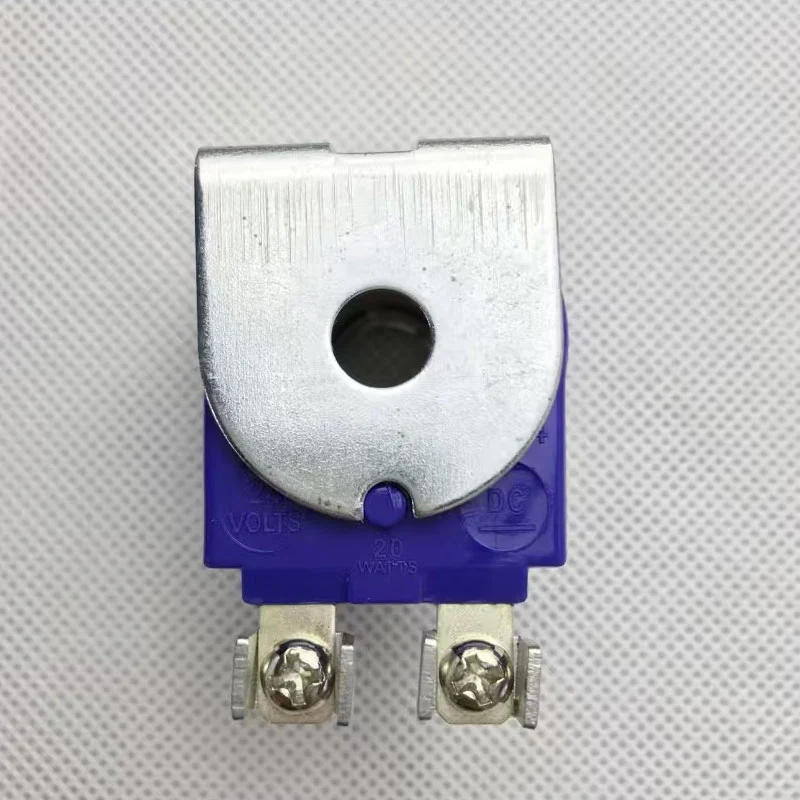

RCA3D2 bandomasis vožtuvas taip pat žinomas kaip „Q“ serijos solenoidinė ritė, pilotų vožtuvas yra tinkamas visiems „Goyen“ tipo impulsų vožtuvams, RCA3D serijos impulsų vožtuvams ir impulsų vožtuvų dėžutei.

Siųsti užklausą

Prekės aprašymas

Taikymo apimtis

RCA3D2 bandomasis vožtuvas yra tinkamas visiems „Goyen“ pneumatiniams valdymo impulsų vožtuvams ir yra suderinamas su įvairiomis impulsų dulkių šalinimo sistemomis Goyen aplinkoje. Tai užtikrina, kad jis gali veikti stabiliai atšiauriomis sąlygomis.

RCA3D2 bandomojo vožtuvo montavimo instrukcijos

1. Montavimo skylių reikalavimai: gręžimo montavimo skylės, kurių skersmuo ф19.3 - 19,4 mm ant bandomojo vožtuvo montavimo plokštės.

2. Montavimo plokštės storis: montavimo plieno plokštės storis turi viršyti 1,5 mm, kad būtų užtikrintas montavimo stiprumas.

3. Sandarinimas ir surinkimas:

a. Prieš priverždami veržles, įsitikinkite, kad O žiedas yra tinkamai sumontuotas, kad būtų užtikrintas sandarinimo našumas.

B.IT rekomenduojama surinkti elektromagnetinę ritę ant bandomojo vožtuvo prieš montuojant bandomąjį vožtuvą, kad pagerintumėte montavimo efektyvumą.

4. Įtampos reikalavimai: Norint užtikrinti normalų impulsinio vožtuvo veikimą, solenoidinio vožtuvo įvesties įtampa turi būti palaikoma nuo –10% iki +15% ritės įtampos.

RCA3D2 bandomojo vožtuvo medžiagos specifikacijos

Dalys	Medžiaga
Vožtuvo korpusas	Štampuotas aliuminio lydinys
Stumkite strypą	304 Nerūdijantis plienas
Armatūra	430Fr nerūdijantis plienas
Sandarinimo žiedas	Nitrilas (nitrilo guma)
Riešutas	Cinkuotas anglies plienas
Varžtas	302 Nerūdijantis plienas
Spaustukas	Anglies plienas (mechaniškai paspaustas)

Veikimo parametrai

• Rekomenduojamas impulsų plotis: 50–500 ms

• Rekomenduojamas impulsų intervalas: 1 minutė ar daugiau

Produkto našumo parametrai

Našumo rodikliai	Parametro informacija
Srauto koeficientas	CV ＝ 0,32
Maksimalus darbinis slėgis	860 kPa
Minimalus darbinis slėgis	0 kPa
Minimali darbo temperatūra	-40 ℃
Maksimali darbo temperatūra	82 ℃
Taikomos dujos	Vidutinis oras arba inertinės dujos

Informacija apie produktų užsakymo modelį

Modelio prievado dydis	Sriegio tipas	Išmetimo uosto dydis
RCA3D0	1/8 ”npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Veikimo parametrai

Modelio specifikacijos: skaitykite K-parametrus, esančius Q tipo elektromagnetinio ritės duomenų lape, ir pasirinkite konkretų modelį, pagrįstą įtampos reikalavimais.

Pavyzdys:

• RCA3D0 - 300 = 1/8 "NPT įleidimo angos, 200/240 VAC įtampa su DIN terminalo bloku.

• RCA3D1 - 336 = 1/8 "BSPP įleidimo angos prievadas, 24 VDC įtampa su varžto gnybtų laidais (tinkama elektromagnetinėms surinkimo dėžutėms).

Priežiūros dalys

• K0380: apima nitrilo O žiedo tarpiklius, armatūros, spyruoklės ir stūmoklio komplektą.

• K0384: apima „Viton“ medžiagų sandariklius ir visus komponentus iš K0380.

• Svoris: RCA3D0, RCA3D1 (be ritės) yra 0,174 kg
